Studio complessivi parametrici

Per la modellazione utilizziamo un CAD tridimensionale parametrico.
Per una maggiore semplicita, durante la fase progettuale i vari assemblati sono organizzati in sottoassemblati, in modo da rispettare la stessa logica di montaggio della realta.

Nella progettazione ci avvaliamo dei cosiddetti SCHELETRI GEOMETRICI, necessari per definire la posizione e l'orientazione delle parti del sistema.
Uno scheletro non e altro che un insieme geometrico di piani, assi, punti, linee e sistemi di riferimento. Su di essi poggia l'intera struttura e tramite loro sono accorpati i sottoassemblati o i particolari modellati.
Con l'utilizzo degli scheletri geometrici e dunque possibile rendere l'assemblaggio tra i vari sottogruppi totalmente parametrico. Infatti con l'ausilio di relazioni che regolano le dimensioni dello scheletro possiamo, variando opportuni parametri, modificare automaticamente la geometria dei vari sottoassemblati e di conseguenza dei particolari senza la necessita di procedere ad un nuovo accorpamento tra gli stessi.

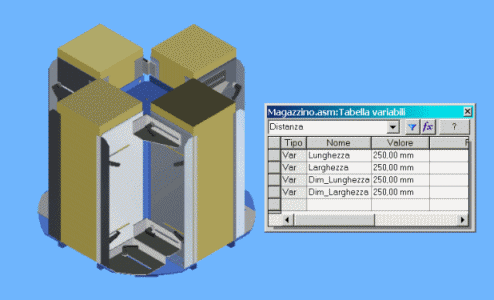

regolazioni

Per rendere meno PESANTE la progettazione, in termini di particolari da modellare, ricorriamo, quando possibile, all'utilizzo di una particolare funzione dei software parametrici che permette di creare FAMIGLIE DI PARTICOLARI.
Con il termine FAMIGLIA intendiamo la generazione di particolari, dotati di caratteristiche comuni, realizzati a partire da un unico particolare detto GENERICO mediante la modifica, da tabella, di alcune dimensioni o l'aggiunta di elementi geometrici (fori, smussi, raggi di raccordo etc.) dette FEATURES.
La progettazione risulta alleggerita poiche, in questo modo, si possono realizzare piu particolari modellandone uno solo.
Questa funzione prevede, inoltre, la possibilita di creare una FAMIGLIA DI ASSEMBLATI con modalita del tutto analoghe a quelle descritte per la generazione di una FAMIGLIE DI PARTICOLARI.
